阴影的生成是3维虚拟场景绘制的重要部分，不仅可以增强虚拟场景的真实感，还可以帮助人们理解场景中物体之间的空间关系。

阴影可分为硬阴影和软阴影，前者在点光源下产生，后者则在面光源下产生，考虑了光源的大小，因而更加真实。软阴影生成算法可分为基于阴影图^[1]的算法和基于阴影体^[2]的算法，前者的运行时间相对较低，成为研究的热门。基于阴影图的算法主要有3种，面光源采样^[3]、反投影^[4–6]和PCSS^[7]，前两种算法虽然可以生成物理真实的软阴影，但是计算量较大，运行速度较慢。百分比靠近算法可以模拟出柔和的软阴影，并且运行速度相对较快，但该算法在特定的场景下，为了避免出现走样现象，会使用较大的过滤区域，从而严重影响了运行性能。

为了解决这一问题，文献[8–10]通过使用预计算数据来对阴影测试函数进行重构，因而对于较大的过滤区域，也能够快速地生成软阴影，但这些算法会降低软阴影的质量，例如，出现“漏光”现象。袁昱纬等^[11]利用四叉树结构，对过滤操作进行优化，降低了计算量。其基于原始的PCSS算法框架，并未引入阴影测试函的重构，因而生成的软阴影拥有较高的质量。但使用四叉树结构进行遍历需要保存额外的信息，增加了算法的空间开销。沈笠等^[12]提出了高质量快速百分比靠近软阴影（high quality and efficient percentage closer soft shadows，HQEPCSS）算法，其利用多尺度阴影图对过滤区域进行精练，使用线性四叉树结构^[13]节省遍历时的空间开销，并通过与阴影测试函数重构方法进行比较，说明该算法可以生成高质量的软阴影，但该方法在待定场景下的运行速度仍然不够理想。

针对这一问题，作者沿用HQEPCSS算法的研究思路，并对其中的关键步骤进行改进，目标是在保证软阴影质量的条件下，进一步提升算法的性能。主要工作包括以下3个方面：首先是缩减式多尺度阴影图，对多尺度阴影图进行精炼，降低生成开销；然后是使用采样信息的快速遍历，提高快速遍历结果的准确性；最后是计算结果复用方案，通过复用部分计算结果，降低总的计算量，提高算法的运行速度。

1 算法概览

为了便于理解作者提出的方法，首先介绍基本的PCSS算法：

Step 1　以面光源中心为视点绘制阴影图。

Step 2　对于屏幕上各像素 $P$ ，首先计算搜索区域，接着在阴影图上以此区域进行遍历，同时记录深度值小于 ${d_P}$ 的像素，称其为遮挡物，遍历完成后计算遮挡物的平均深度 ${d_{\textit{Z}}}$ 。

Step 3　设面光源 $L$ 的大小为 ${s_L}$ ，则估算半影大小 ${s_P}$ 的公式为：

${s_L} \times \left( {{{{d_P}} / {{d_{\textit{Z}}} - 1}}} \right)$

(1)

Step 4　对于各像素 $P$ ，以 $P$ 在阴影图上的投影点为中心， $c \times {s_P}$ 为半径构造新的搜索区域（ $c$ 为可调参数），则 $P$ 的软阴影值为深度值小于 ${d_P}$ 的像素数量与此搜索区域内像素总数的比。

PCSS算法的瓶颈是Step 2和Step 4中的遍历操作，如果搜索区域过大，会导致算法性能的急剧下降。

HQEPCSS算法在一定程度上提高了PCSS算法的效率，其具体步骤如下：

Step 1　以面光源中心为视点绘制阴影图及相应的多尺度阴影图。

Step 2　进行延迟渲染，生成G-Buffer。

Step 3　对于G-Buffer中的每个像素，利用多尺度阴影图，精炼初始搜索区域，并使用线性四叉树对最终的搜索区域进行快速遍历，得到遮挡物的平均深度的估计值，据此计算过滤区域的范围。

Step 4　进行PCSS中的Step 3和Step 4，计算软阴影值。

该算法在很大程度上减少了PCSS算法Step 2中的遍历代价，但并没有对PCSS中的Step 4进行优化，如果新构造的搜索区域仍然很大，则运行效率仍然不能得到保障。

为了在合理的时间开销下得到较为真实的软阴影，使用以下步骤生成软阴影：

Step 1　以面光源中心为视点绘制阴影图及相应的缩减式多尺度阴影图。

Step 2　进行延迟渲染，生成G-Buffer。

Step 3　对于G-Buffer中的每个像素，利用缩减式多尺度阴影图，精炼初始搜索区域，并将结果保存到搜索区域图中。

Step 4　对于搜索区域图中的每个像素，利用线性四叉树结构遍历对应的区域，并使用采样信息和复用方案，得到遮挡物的平均深度，据此计算过滤区域的范围，并将结果保存到过滤区域图中。

Step 5　对于过滤区域图中的每个像素，采用同样的方法进行遍历，得到软阴影值，并将其保存到软阴影图中。

Step 6　对软阴影图进行模糊处理。

该算法与HQEPCSS算法的不同之处如下：

1）在Step 1中对多尺度阴影图的构造方式进行了改进，减少预处理的开销。

2）在Step 5中加入了对PCSS算法Step 4的优化，并且在Step 4和Step 5中利用采样信息，防止计算结果与真实值差距过大。

3）在Step 4和Step 5中使用复用方案，进一步提高算法的运行速度。

4）在Step 6中对软阴影图进行模糊处理，使软阴影更加平滑。

2 缩减式多尺度阴影图

多尺度阴影图是对阴影图进行预处理而得到的一个层级结构，它保存的是阴影图不同区域内的最大深度和最小深度，其中高层数据由低一层的4个取样数据进行计算得到，保存了更大区域的信息。因而对阴影图进行查询时，如果使用较高层数据可以得到计算结果，就无需对较低层进行开销巨大的逐像素操作，大幅度降低了计算量。

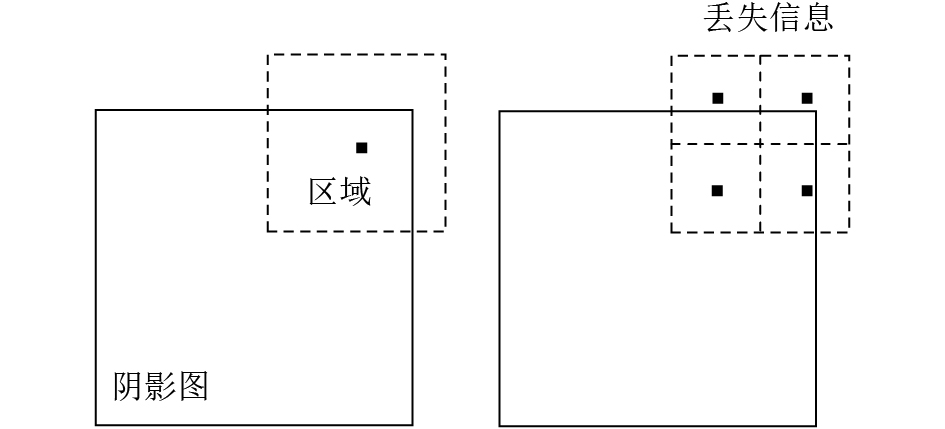

HQEPCSS算法在多尺度阴影图中融入了区域内平均深度，但是其边缘像素对应的区域与阴影图部分相交，因而在构造过程中会出现取样数据的缺失，如图1所示。

通过分析可以发现，边缘像素保存的是较小区域的信息。虽然可以通过较为复杂的方式对这些像素进行精确的计算，但是计算开销与其对阴影图查询的贡献不成正比，因此可以考虑去掉这些像素，只处理对应区域全部位于阴影图的像素。

2.1 构造方式

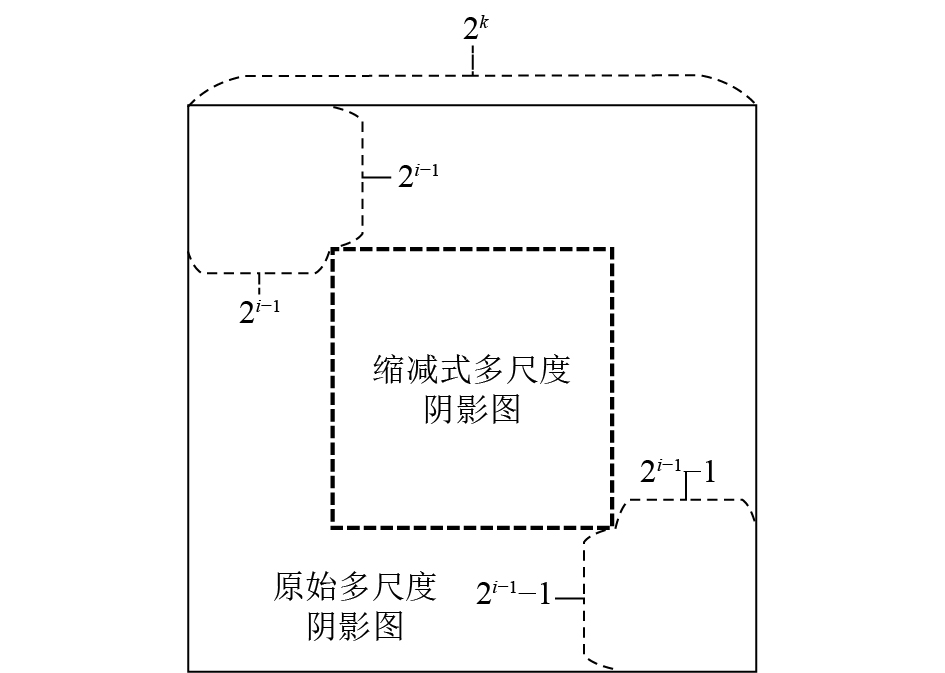

设阴影图的大小为 ${{\rm{2}}^k} \times {2^k}$ ，则缩减式多尺度阴影图第 $i$ 层的大小为 $\left( {{{\rm{2}}^k} - {2^i} + 1} \right) \times \left( {{{\rm{2}}^k} - {2^i} + 1} \right)$ ，若认为图像的原点位于左上角，则需要在多尺度阴影图的左、上边去掉 ${{\rm{2}}^{i - 1}}$ 个像素，在右、下边去掉 ${{\rm{2}}^{i - 1}} - 1$ 个像素，如图2所示。

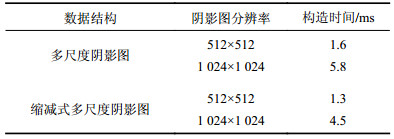

缩减式多尺度阴影图的第 $i$ 层保存了全部落在阴影图中且大小为 ${{\rm{2}}^i} \times {2^i}$ 的区域的信息。通过降低图像分辨率，减小对阴影图进行预处理的开销。不同分辨率下，缩减式多尺度阴影图和多尺度阴影图的构造时间如表1所示。

2.2 使用方式

对阴影图的某区域进行查询时，如果查询区域的大小不是 ${{\rm{2}}^i} \times {2^i}$ ，寻找一个与其相似且大小为 ${{\rm{2}}^i} \times {2^i}$ 的区域来替代它。设原区域的中心点坐标为 $\left( {x,y} \right)$ ，区域大小为 $s \times s$ ，则中心点坐标为 $\left( {x',y'} \right)$ ，大小为 $s' \times s'$ 的近似区域的计算方式如下：

Step 1　计算原区域的左边界 $l$ 、右边界 $r$ 、上边界 $t$ 以及下边界 $b$ ，如式（2）所示：

$\left\{ \begin{gathered} l = \left\lfloor{x - {s / 2}}\right\rfloor, \\ r = \left\lceil {x + {s / 2}}\right\rceil, \\ t = \left\lfloor{y - {s / 2}}\right\rfloor, \\ b = \left\lceil {y + {s / 2}} \right\rceil \end{gathered} \right.$

(2)

Step 2　将区域的边界限制在阴影图内，设阴影图的大小为 $e$ ，则计算方式如式（3）所示：

$\left\{ \begin{aligned} & l = \max \left( {l,0} \right),\\ & r = \min \left( {l,e - 1} \right),\\ & t = \max \left( {l,0} \right),\\ & b = \min \left( {l,e - 1} \right) \end{aligned} \right.$

(3)

Step 3　设 $w = r - l + 1$ 、 $h = b - t + 1$ 。对于 $w$ 和 $h$ 的处理过程相似，以 $w$ 为例进行说明：设 $lw = {{\rm lb}}w$ ，如果 $lw$ 为整数，则令 $w' = w$ ，并转Step 5，否则执行Step 4。

Step 4　将 $w$ 写成二进制形式，如果次高位为1，则 $w' = {2^{\left\lfloor {lw} \right\rfloor + 1}}$ ，否则 $w' = {2^{\left\lfloor {lw} \right\rfloor }}$ 。

Step 5　如果 $w' = h'$ ，则令 $s' = w'$ ，否则令 $s' = \min$ $ \left( {\min \left( {w',h'} \right) \times 2,e} \right)$ 。

Step 6　计算限制后的区域的中心 $\left( {x',y'} \right)$ ，计算方式如式（4）所示：

$\left\{ \begin{aligned} & x' = l + {{s'} / 2},\\ & y' = t + {{s'} / 2} \end{aligned} \right.$

(4)

Step 7　如果 $\left( {x' + {{s'}/ 2} - 1} \right) \ge e$ ，则令 $x' = e - 1 -{s'} /$ $ { 2} + 1$ ；如果 $\left( {y' + {{s'} / 2} - 1} \right) \ge e$ ，则令 $y' = e - 1 - {{s'} / 2} + 1$ 。

其中Step 1和Step 2的作用是将原区域限制在阴影图内；Step 3～Step 5的作用是确定近似区域的大小；Step 6和Step 7的作用是确定近似区域的中心点。

使用缩减式多尺度阴影图，本文算法在进行Step 3时可类比HQEPCSS算法Step 3中初始搜索区域的精练方法，只是在每一次迭代前需要对上一次得到的区域进行近似。

3 利用采样信息的快速遍历

软阴影生成算法的瓶颈是区域的遍历操作。使用线性四叉树，并结合多尺度阴影图可以对搜索区域进行快速遍历，得到遮挡物的平均深度。

对于屏幕上某像素 $P$ 来说，在使用线性四叉树进行遍历时，设当前访问的节点为 $N$ ，利用多尺度阴影图可以得到该节点对应的最大深度 ${N_{\max }}$ 和最小深度 ${N_{\min }}$ 。如果 ${d_P} > {N_{\max }}$ ，说明该节点中的所有像素的深度值都小于 $P$ ，需要参与遮挡物平均深度的计算；如果 ${d_P} < {N_{\min }}$ ，说明该节点中的所有像素的深度值都大于 $P$ ，不需要参与遮挡物平均深度的计算，这两种情况都不需要对 $N$ 的子节点进行访问；否则 ${N_{\min }} \le {d_P} \le $ ${N_{\max }}$ ，需要访问子节点来得到正确的计算结果。

如果访问到线性四叉树的叶子节点时， ${N_{\min }} \le $ ${d_P} \le {N_{\max }}$ 仍然成立，HQEPCSS算法使用简单的估计值（认为叶子节点对应的区域内，所有像素的深度值都为 ${N_{\min }}$ ）进行遮挡物平均深度的计算。但是如果叶子节点对应的区域很大，会使估计值与真实值的差距很大，降低计算结果精度。为此，HQEPCSS算法在进行其Step 4时，使用的是逐像素遍历的方式，弥补了遮挡物平均深度的在精度上的不足。但如果新的过滤区域比较大，遍历的代价太高。因此，如果考虑对新的过滤区域也使用快速遍历，需要解决计算结果精度不高的问题。这可以通过对叶子节点对应的区域进行采样，然后利用样本信息计算一个与真实值相似的近似值来实现。

3.1 采样信息构造方式

作者使用了多重抖动采样^[14]，可以生成较为均匀的采样点。但在实现时还需考虑一些问题。首先，如果在运行时动态计算各个区域的采样点信息，会造成性能的下降。因此可以预先计算好采样点信息，一组采样点信息称为一个采样点组。

其次，如果对于大小不同的区域采用相同数量的采样点，则对于较小区域，浪费了计算资源，对于较大区域，采样信息不充分，计算结果较为粗糙。为了对不同大小的区域使用不同数量的采样点，需要保存采样点数量不同的采样点组。

最后，如果对所有大小相似区域采用同一采样点组，可能会造成相邻像素的计算结果基本相同，生成的软阴影不够平滑，因此，需要为每一种采样点数量生成多个采样点组，以便对大小相似的不同区域采用不同的采样点组^[15]。

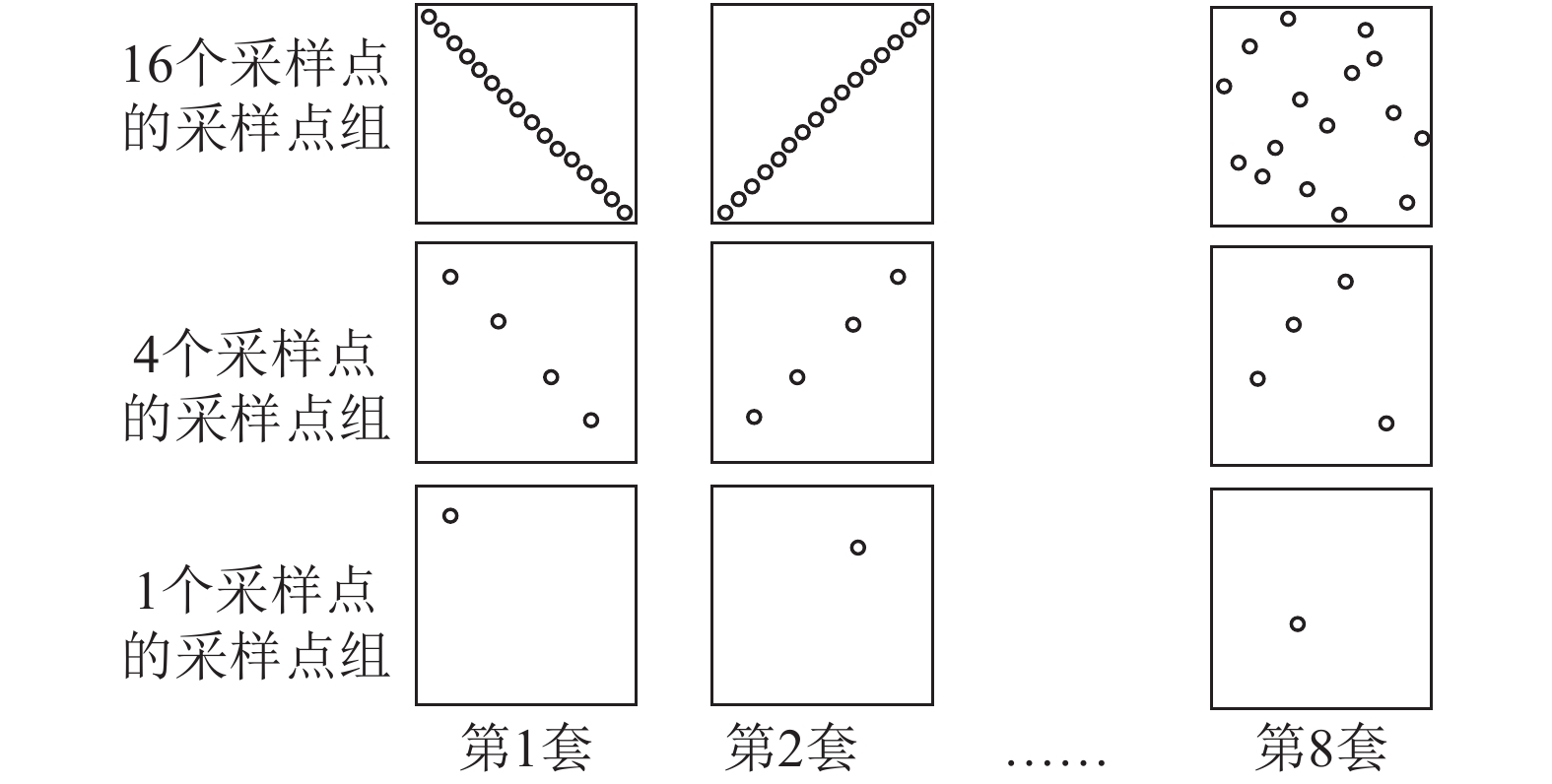

采样点组的最终组织方式如图3所示。

其使用了数量为1、4以及16的采样点组，而且对于每种数量，生成8套不同的采样点组，将采样点的位置标准化到0～1之间，并将所有的采样点组保存为一幅大小为21×8的图像。

3.2 采样信息使用方式

对于中心为 $\left( {x,y} \right)$ ，大小为 $s \times s$ 区域，采样具体方式如下：

Step 1　设 $k = {s / 2}$ ，将 $k$ 限定在1～4之间，并令 $k = {{\rm lb}}k$ 。

Step 2　设 $n = \left( {x + y} \right){\rm{mod}} \left( 8 \right)$ ，则使用的采样点组为第 $n$ 套，而且在第 $n$ 套采样组中，所需的采样点的起始位置为 ${{\left( {{4^k} - 1} \right)} / 3}$ ，终止位置为 $4 \times {{\left( {{4^k} - 1} \right)} / 3}$ 。

Step 3　对所有标准化的采样点位置按区域大小进行放缩，并进行采样。

其中Step 1的作用是计算采样点数量；Step 2的作用是使相邻像素尽量使用不同的采样点组。

设采样点个数为 $m$ ，采样点 ${T_i}$ 的深度值为 ${d_i}$ （ $0 \le$ $ i \le m - 1$ ），则在作者算法的Step 4中，估算此区域的遮挡物平均深度的方法如式（5）所示：

${{\sum\limits_{{d_i} < {d_P}} {{d_i}} }\Bigg/ {\sum\limits_{{d_i} < {d_P}} 1 }}$

(5)

在Step 5中，估算软阴影值的方法如式（6）所示：

${{\sum\limits_{{d_i} < {d_P}} 1 }\Bigg/ m}$

(6)

其本质上是用采样点的计算结果来替代真实的计算结果。

4 复用方案

对于本文算法Step4中的搜索区域图和Step5中的过滤区域图来说，其中某些像素存储着相近的值，对这些像素进行计算得到的结果也近乎相同。因此，对于相近像素构成的相似像素组，只需对其中的一个代表像素进行较为耗时的计算，剩下的像素直接复用计算结果即可。

复用方案中的关键问题有两点：一是差异性的度量方式，用来判断两个像素是否相似；二是关联信息的存储方式，用来对相似像素进行关联。

4.1 差异性度量方式

搜索区域图和过滤区域图的像素拥有相同的数据项，分别是深度值、搜索区域中心坐标（2个分量）以及搜索区域的大小。

设搜索区域图和过滤区域图中某像素 ${P_i}$ 的深度值为 ${d_i}$ ，区域中心的坐标为 $\left( {{x_i},{y_i}} \right)$ ，区域大小为 ${s_i}$ ，则对于两像素 ${P_1}$ 和 ${P_2}$ 来说，如果满足式（7）的条件：

$\left\{ \begin{gathered} \left| {{{\left( {{s_1} - {s_2}} \right)}/ {{s_2}}}} \right| \le {\sigma _1}, \\ \left| {{{\left( {{x_1} - {x_2}} \right)} / {{x_2}}}} \right| \le {\sigma _2}, \\ \left| {{{\left( {{y_1} - {y_2}} \right)}/ {{y_2}}}} \right| \le {\sigma _2}, \\ \left| {{{\left( {{d_1} - {d_2}} \right)}/ {{d_2}}}} \right| \le {\sigma _3} \\ \end{gathered} \right.$

(7)

就认为 ${P_1}$ 和 ${P_2}$ 相似，其中 ${\sigma _1}$ 、 ${\sigma _2}$ 、 ${\sigma _3}$ 分别为两像素间可容忍的区域大小差异、区域中心点差异、深度值差异的最大值。但是使用上述判定条件，采用不同的计算顺序可能会产生不同的结果。因此，作者在具体实现时，判定条件中使用的除数是两测试数据中的较大值。

4.2 关联信息存储方式

对于每个像素，若其左边像素和上边像素与当前像素相似，则将其与当前像素关联起来。当所有的像素都计算完成后，相似的像素就会关联到一起，形成多个相似像素组。

为了描述像素之间的关联性，可以将一个像素看作另一个像素的父亲像素或者孩子像素。关联信息可以存储在孩子像素中（在孩子像素中保存父亲的位置信息），也可以存储在父亲像素中（在父亲像素中保存孩子的位置信息）。对于前一种方式，代表像素的值计算完毕后，其它像素需要找到其祖先，然后将祖先像素的值赋值给自身，这种做法会增加总的计算量，因为不同像素查找祖先时经过的路径可能会重复，因而本文使用后一种方式。在这种方式下，一个像素如果不是任何像素的孩子，它就是代表像素。代表像素需要负责其子孙像素的赋值工作。

4.3 局部区域

上述方法可以达到复用计算结果的目的，但是会出现两方面的问题：一是误差累积现象。若像素 ${P_1}$ 和像素 ${P_2}$ 相似，像素 ${P_2}$ 和像素 ${P_3}$ 相似，则采用上述方法便会认为像素 ${P_1}$ 和像素 ${P_3}$ 相似，而实际上这两个像素不一定相似；二是当一个相似像素组中的像素过多时，代表像素需要为大量像素赋值，严重影响性能。

为了解决这两方面的问题，引入局部区域这一概念，只对位于同一局部区域中的像素执行复用方案。局部区域变相限制了相似像素组的大小，一方面，两像素间的最大误差有了上界，减轻了误差累积现象的影响；另一方面，形成的层次结构深度较低，减轻了代表像素的负担。

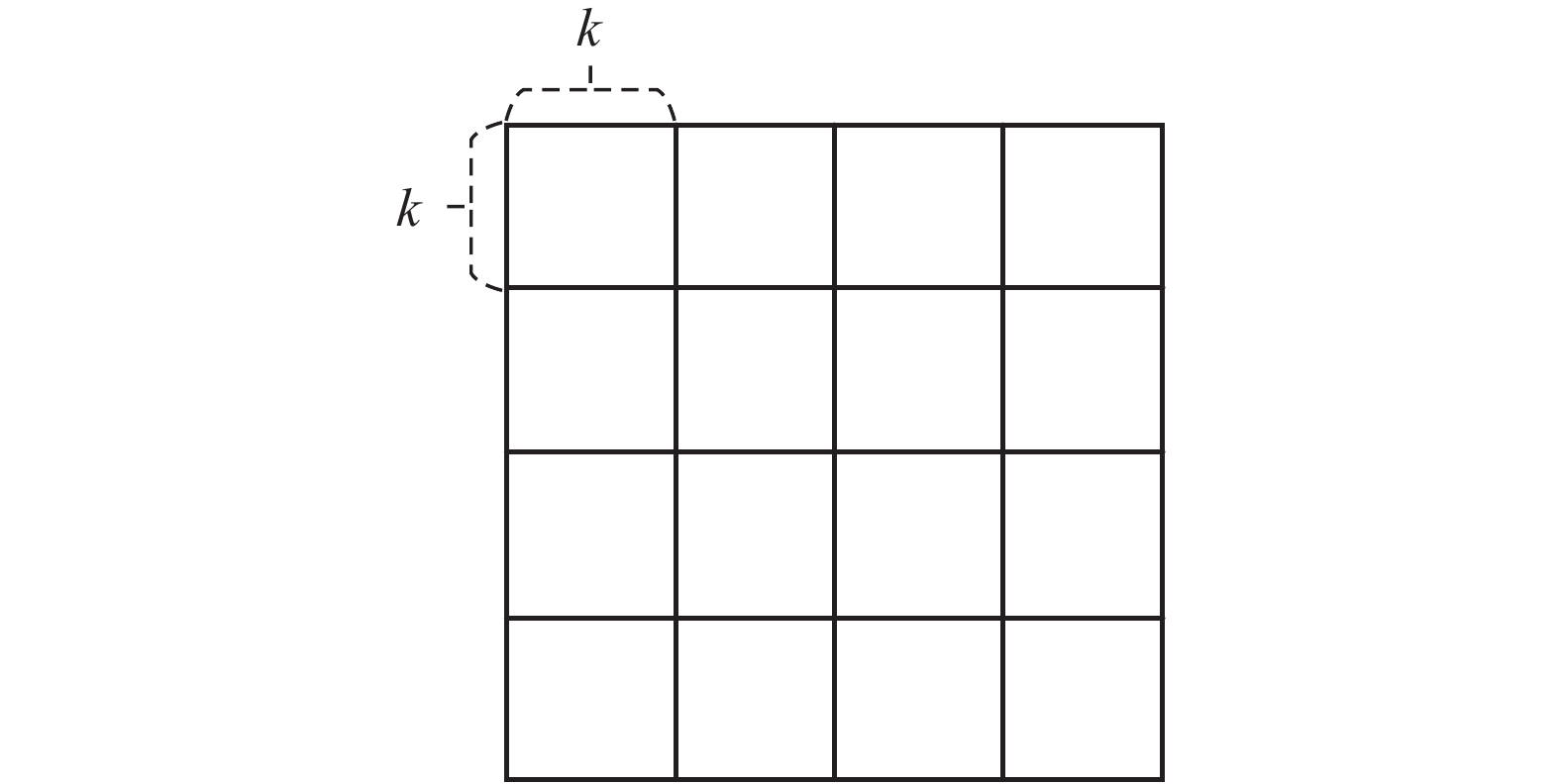

使用简单有效的局部区域实现方式，即将搜索区域图和过滤区域图均匀地划分为 $k \times k$ 大小的子区域，如图4所示。

在计算关联信息时，设当前处理像素的坐标为 $\left( {x,y} \right)$ ，如果 $\left( x \right)od \left( k \right) \ne 0$ ，并且 $\left( y \right){\rm{mod}} \left( k \right) \ne 0$ ，说明其位于局部区域内部，因此使用复用方案进行处理；否则说明其位于局部区域的边界上，于是不设置与其它区域中像素的关联关系，因而层级结构会停止增长，限制了相似像素组大小。

5 实验对比与分析 5.1 实验环境

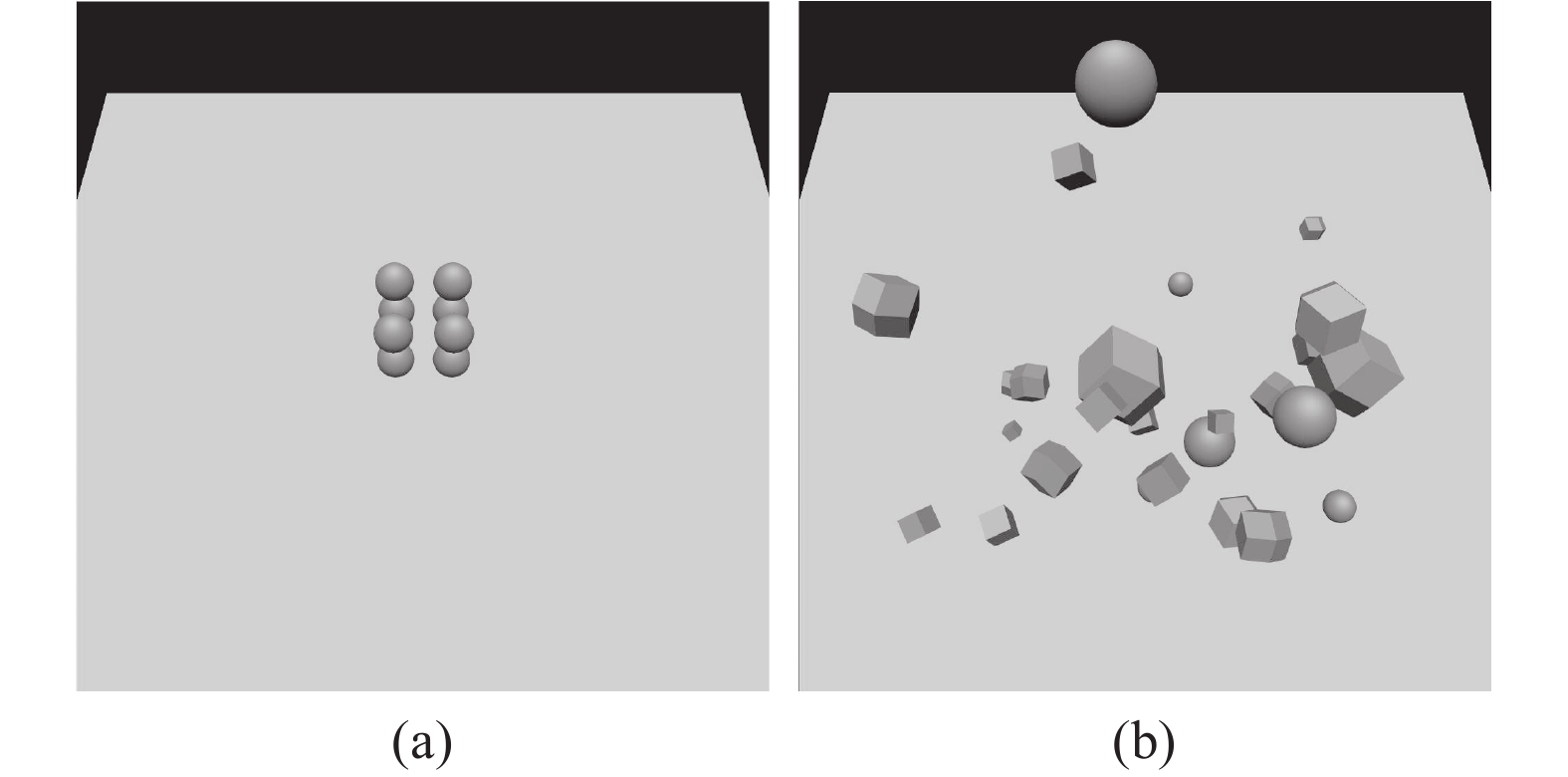

实验使用OpenGL 4.5，GLSL对算法进行实现。硬件环境是CPU i7/内存8GB/显卡GTX970M。实验使用的基本参数设置如下：阴影图分辨率为1 024×1 024，绘制窗口分辨率为1 024×1 024。使用两个测试场景对算法进行测试，如图5所示。两个场景的复杂度不同，而且为了测试算法的通用性，场景图5(b)利用简单几何形体随机生成。

5.2 复用方案设置

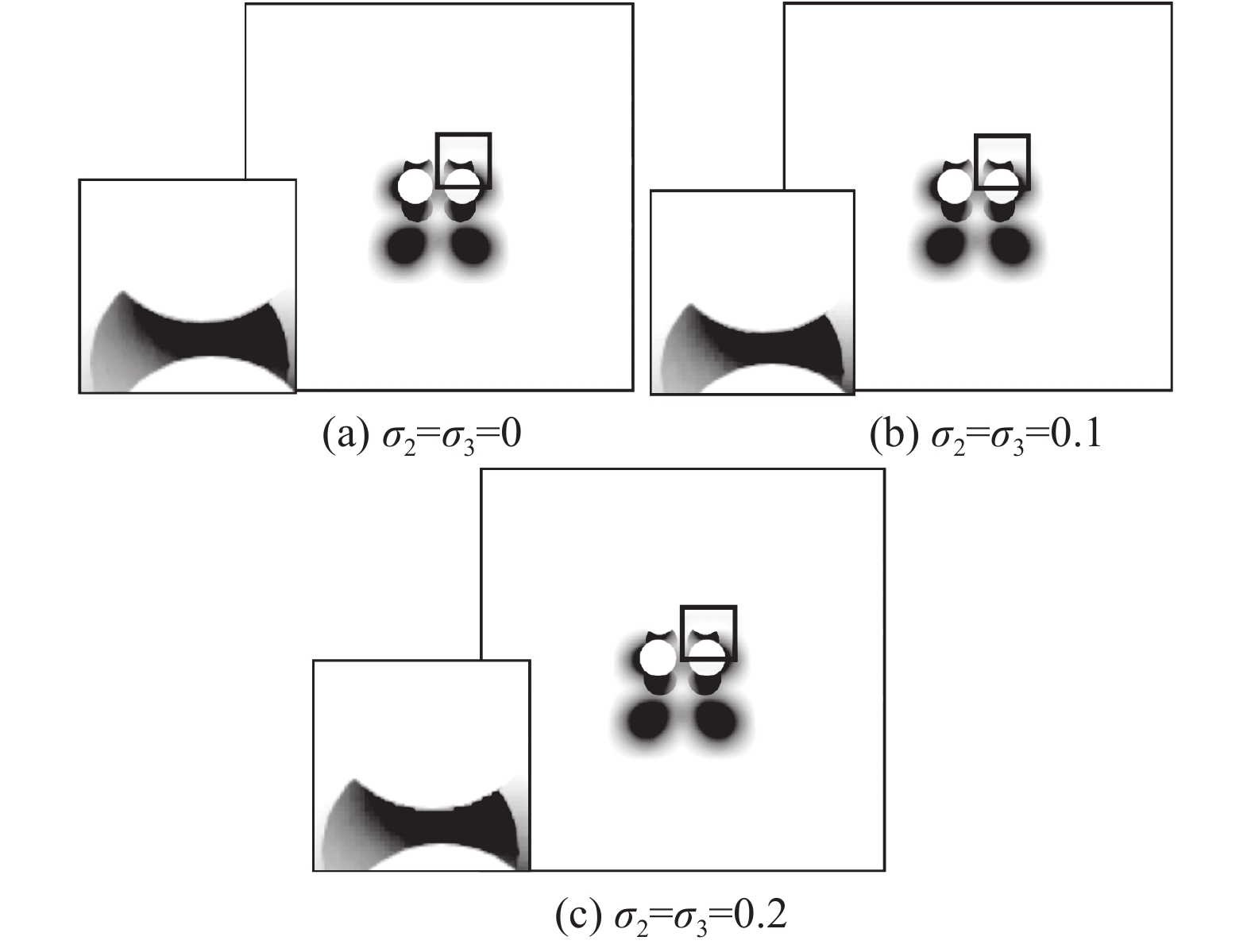

算法对搜索区域大小进行了近似，看似相同的搜索区域实际上已经包含了一定的差异性，所以差异性度量中的 ${\sigma _1}$ 取0，避免引入额外的差异。对于 ${\sigma _2}$ 和 ${\sigma _3}$ ，认为其重要性相同，因此在实现时使 ${\sigma _2} = {\sigma _3}$ 。以场景图5(a)为例，在Step 4使用 $4 \times 4$ 的局部区域，Step 5使用 $2 \times 2$ 的局部区域的情况下，不同 ${\sigma _2}$ 和 ${\sigma _3}$ 的设置下生成的软阴影如图6所示。

通过对比可以发现，差异性上界取0.1时，生成的软阴影质量受到的影响较小，因此设置 ${\sigma _2}$ 和 ${\sigma _3}$ 的值为0.1。

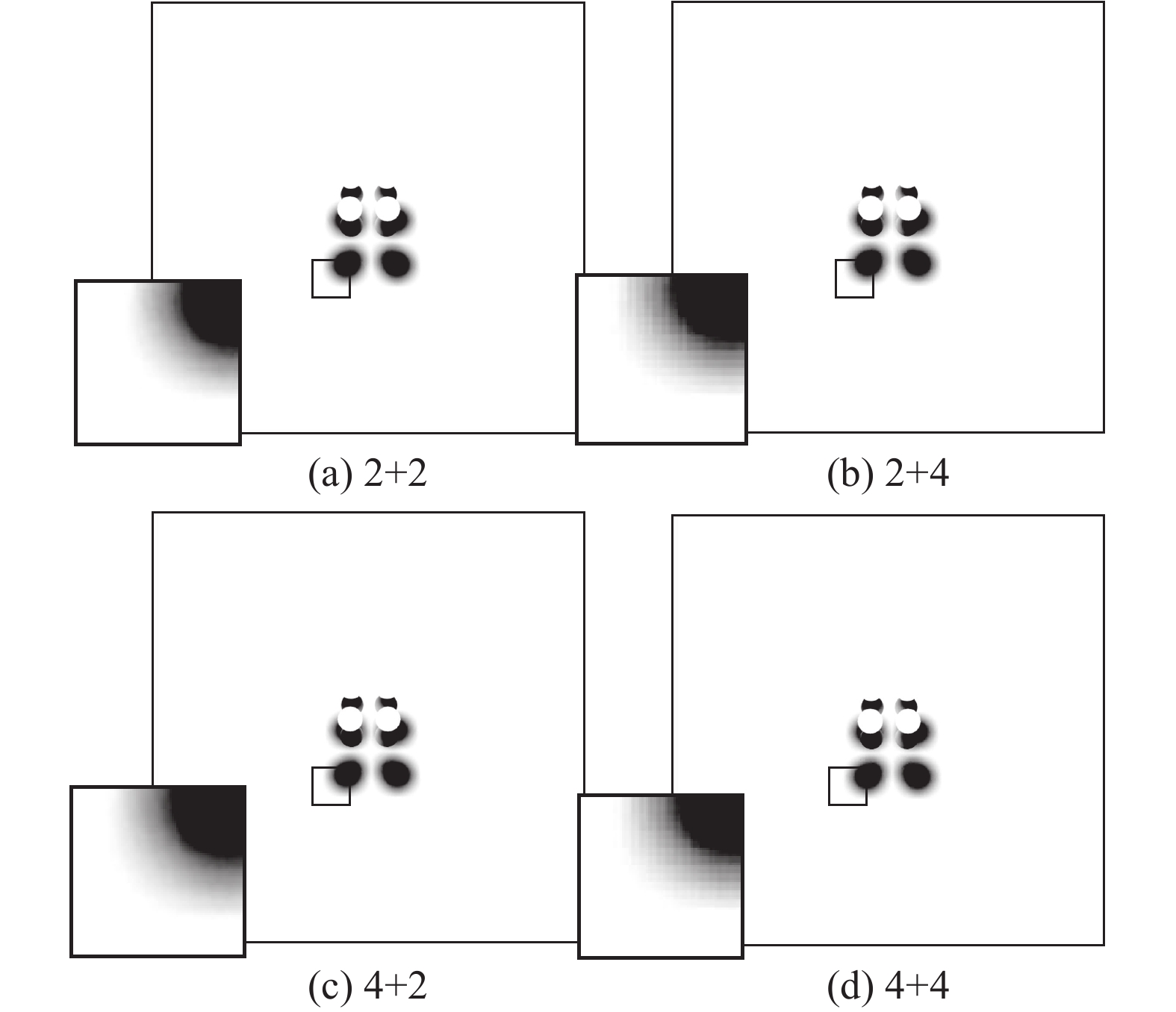

复用方案的另一个问题是确定合适的局部区域大小。以场景图5(a)为例，在使用缩减式阴影图和利用采样信息的快速遍历的情况下，不同局部区域设置下生成的软阴影如图7所示。

其中 ${k_1} + {k_2}$ 代表Step4使用的局部区域大小是 ${k_1} \times {k_1}$ ，Step5使用的局部区域大小是 ${k_2} \times {k_2}$ 。

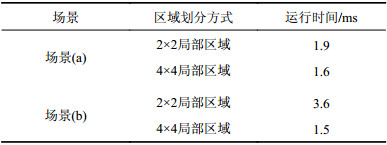

通过比较图7（a）和7（b）以及7（c）和7（d），可知在Step5中，使用 $4 \times 4$ 大小的局部区域会导致生成的软阴影不够平滑。因而在Step5中使用 $2 \times 2$ 大小的局部区域。通过比较图7（a）与7（c），可知对于Step4，不同大小的局部区域对结果的影响较小，因此需要对比两种设置下的运行时间，如表2所示。

在不同的场景下， $4 \times 4$ 大小的局部区域都有着更高的性能。因此在Step4使用 $4 \times 4$ 大小的局部区域。

5.3 高斯模糊

为了减轻走样现象的影响，对生成的软阴影还需进行模糊处理。作者采用高斯模糊，因为2维高斯函数具有可分离的特性，先在水平方向上用1维高斯函数进行处理，之后对处理后的结果再进行竖直方向的处理，这使得计算量随模糊半径成线性增长而不是成平方增长，提高了计算效率。由于算法已经考虑了像素计算结果的相似性，因而使用较小的模糊半径，具体设置为3。

5.4 对比原有算法

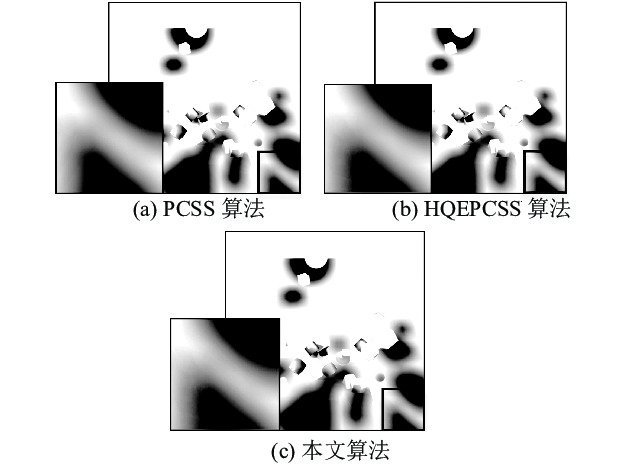

为了说明改进算法不会降低软阴影质量，对其与PCSS算法和HQEPCSS算法生成软阴影的质量进行对比。以场景图5(b)为例，3种算法生成的软阴影如图8所示。

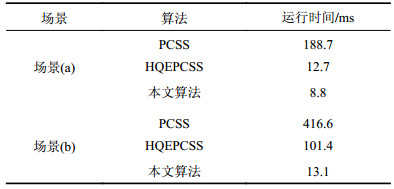

以SSIM（structural similarity index，结构相似性）^[16]为指标分别计算图8（a）与8（b）和8（c）的相似度，其中图8（a）与8（b）的相似度为0.986 6，图8（a）与8（c）的相似度为0.970 5，说明改进算法并没有显著降低软阴影的质量。接着对3种算法生成软阴影的时间进行对比，如表3所示。

本文算法比PCSS算法和HQEPCSS算法的运行时间更低，而且场景中阴影部分越多，取得的提升效果就会越大，这是因为当阴影部分较少时，在使用复用方案时，存储的关联信息很多都是与软阴影计算无关的，因而浪费了计算资源，这部分浪费会与产生的加速效果相抵消。

6 结　论

为了在较低的运行开销下生成质量较好的软阴影，提出了一种基于PCSS的软阴影生成算法。相对于已有方法，作者方法具有以下优点：1）对多尺度阴影图进行精炼，降低了生成开销；2）在快速遍历使用采样信息，提高快速遍历结果的准确性；3）设计了一种计算结果复用方案，降低总的计算量，进一步提高了算法的效率。

但作者算法仍然存在一些不足，主要体现在复用方案的自适应调整上，主要有以下两点：1）复用方案中使用的差异性上界是固定的，由于实验具有一定的局限性，该上界可能不适用于所有的场景；2）复用方案中局部区域的实现方式比较简单，可能会将相似程度较低但满足差异性指标的像素分到一组中，而将相似程度更高的像素分到不同的组中。
